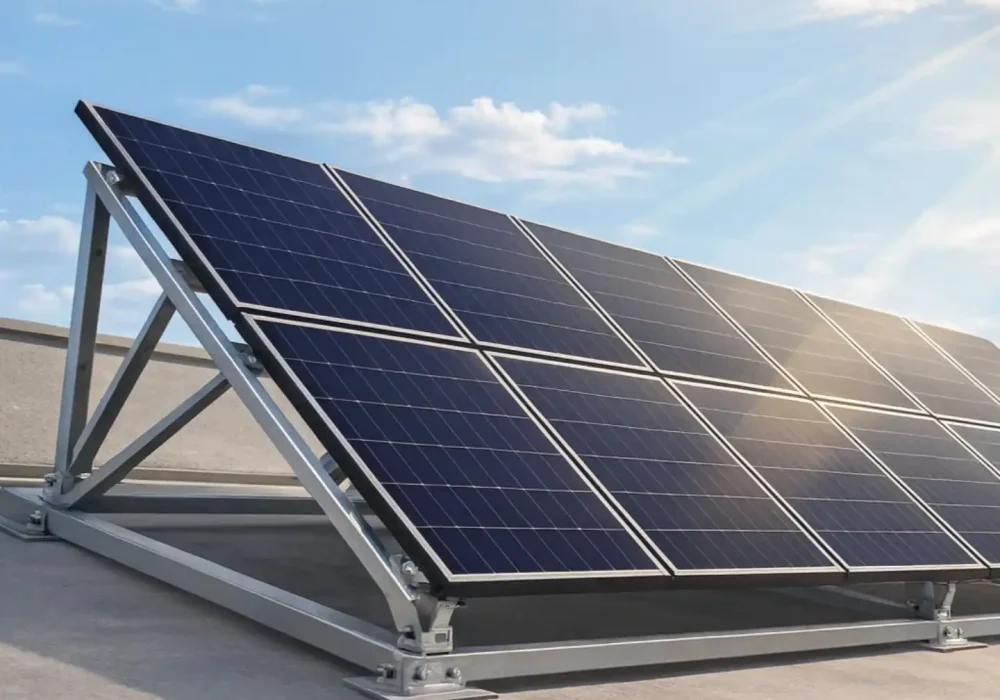

تعیین زاویه نصب پنل خورشیدی

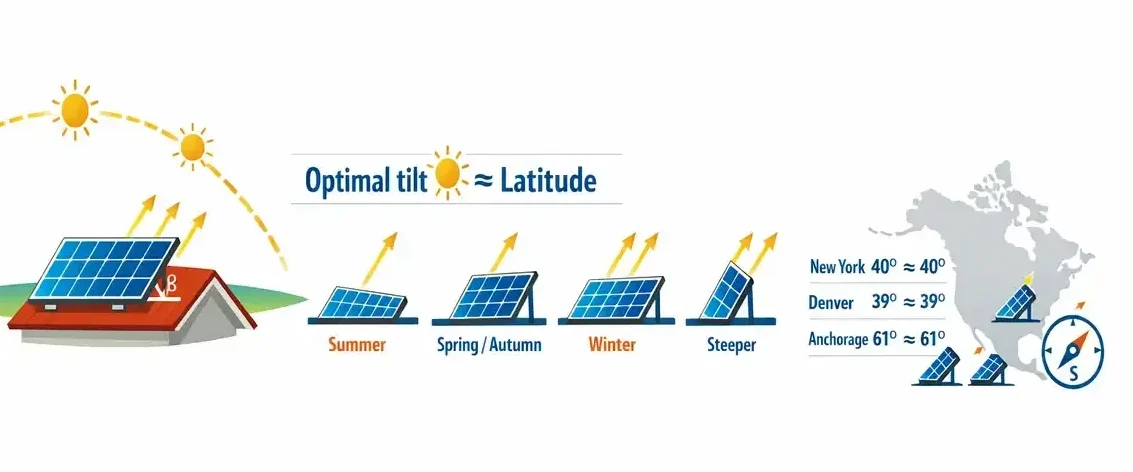

زاویه نصب پنل خورشیدی چیست؟

زاویه نصب پنل خورشیدی به میزان شیب پنل نسبت به سطح افق زمین گفته می‌شود. این زاویه مشخص می‌کند نور خورشید با چه میزان عمود بودن به سطح پنل برخورد کند. هرچه تابش خورشید عمودتر به پنل برسد، میزان جذب انرژی بیشتر و تولید برق بالاتر خواهد بود.

به همین دلیل تعیین زاویه نصب پنل خورشیدی یکی از مهم‌ترین مراحل طراحی سیستم‌های فتوولتائیک محسوب می‌شود. اگر زاویه پنل به‌درستی انتخاب نشود، بخشی از تابش خورشید بازتاب می‌شود و توان خروجی سیستم کاهش پیدا می‌کند.

زاویه مناسب نصب معمولاً بر اساس عرض جغرافیایی محل نصب، فصل سال و جهت قرارگیری پنل‌ها تعیین می‌شود تا پنل در طول روز و در بیشتر ماه‌های سال بیشترین تابش خورشید را دریافت کند.

در نتیجه، تعیین دقیق زاویه نصب پنل خورشیدی نقش مهمی در افزایش راندمان، تولید انرژی بیشتر و بهینه‌سازی عملکرد نیروگاه خورشیدی دارد.

چرا تعیین زاویه نصب پنل خورشیدی اهمیت دارد؟

تعیین زاویه نصب پنل خورشیدی نقش مهمی در میزان انرژی تولیدی سیستم دارد. اگر زاویه پنل به‌درستی انتخاب شود، پنل بیشترین میزان تابش خورشید را در طول روز دریافت می‌کند و تولید برق افزایش می‌یابد. در مقابل، زاویه نامناسب باعث کاهش تابش مؤثر و افت راندمان سیستم می‌شود.

علاوه بر این، تعیین زاویه نصب پنل خورشیدی بر راندمان تولید انرژی و عملکرد نیروگاه در فصل‌های مختلف سال نیز تأثیر مستقیم دارد. با انتخاب زاویه مناسب، پنل‌ها در تابستان و زمستان تابش بیشتری دریافت کرده و بهره‌وری کلی سیستم خورشیدی افزایش پیدا می‌کند.

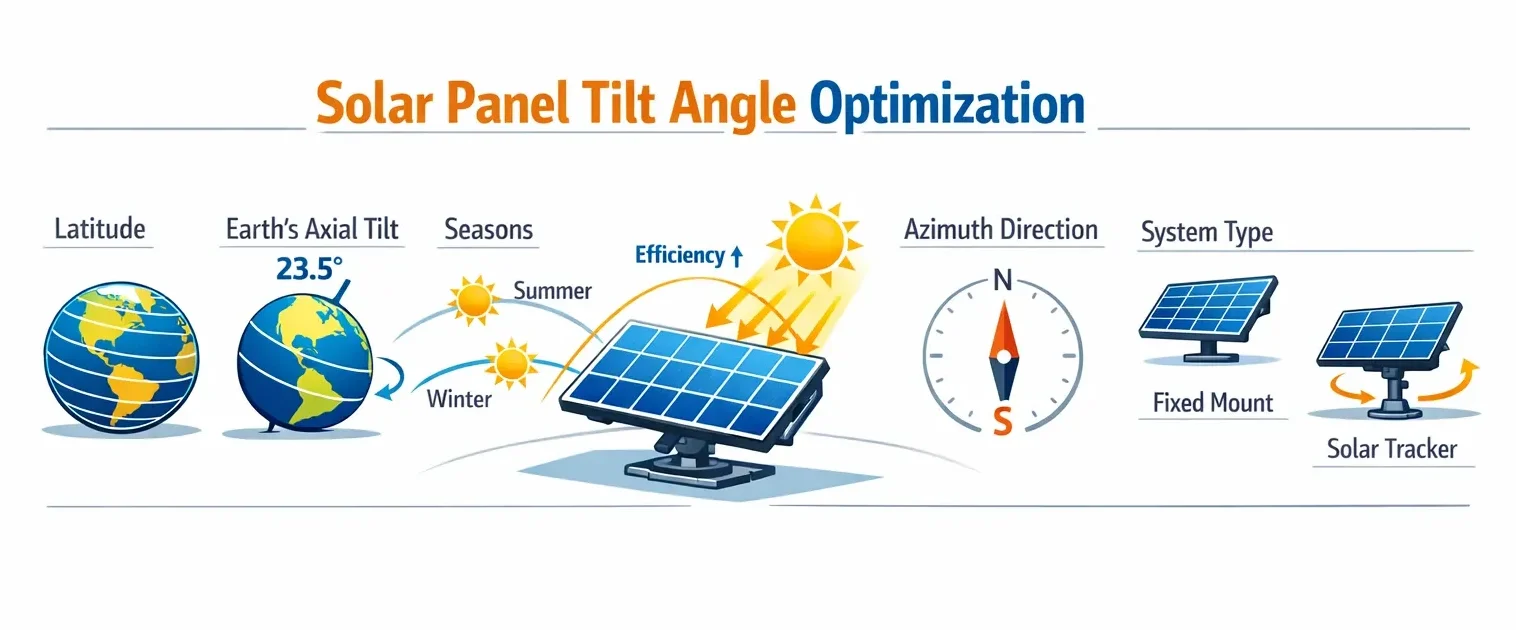

عوامل موثر در تعیین زاویه نصب پنل خورشیدی

برای رسیدن به بیشترین بازده، تعیین زاویه نصب پنل خورشیدی باید بر اساس چند عامل مهم انجام شود. این عوامل مسیر حرکت خورشید و میزان تابش دریافتی پنل را مشخص می‌کنند.

عرض جغرافیایی

مهم‌ترین عامل در تعیین زاویه نصب پنل خورشیدی، عرض جغرافیایی محل نصب است. در بسیاری از سیستم‌های خورشیدی، زاویه شیب پنل تقریباً برابر با عرض جغرافیایی منطقه در نظر گرفته می‌شود تا پنل بیشترین تابش سالانه را دریافت کند.

زاویه انحراف محور زمین (23.5 درجه)

زمین با زاویه حدود 23.5 درجه نسبت به صفحه مدار خود به دور خورشید می‌چرخد. این انحراف باعث تغییر ارتفاع خورشید در آسمان در طول سال می‌شود و در نتیجه زاویه مناسب پنل در فصل‌های مختلف تغییر می‌کند.

فصل سال

در تابستان خورشید در ارتفاع بیشتری نسبت به افق قرار دارد، بنابراین زاویه پنل معمولاً کمتر انتخاب می‌شود. در زمستان خورشید پایین‌تر است و برای دریافت تابش بیشتر، زاویه نصب پنل افزایش داده می‌شود.

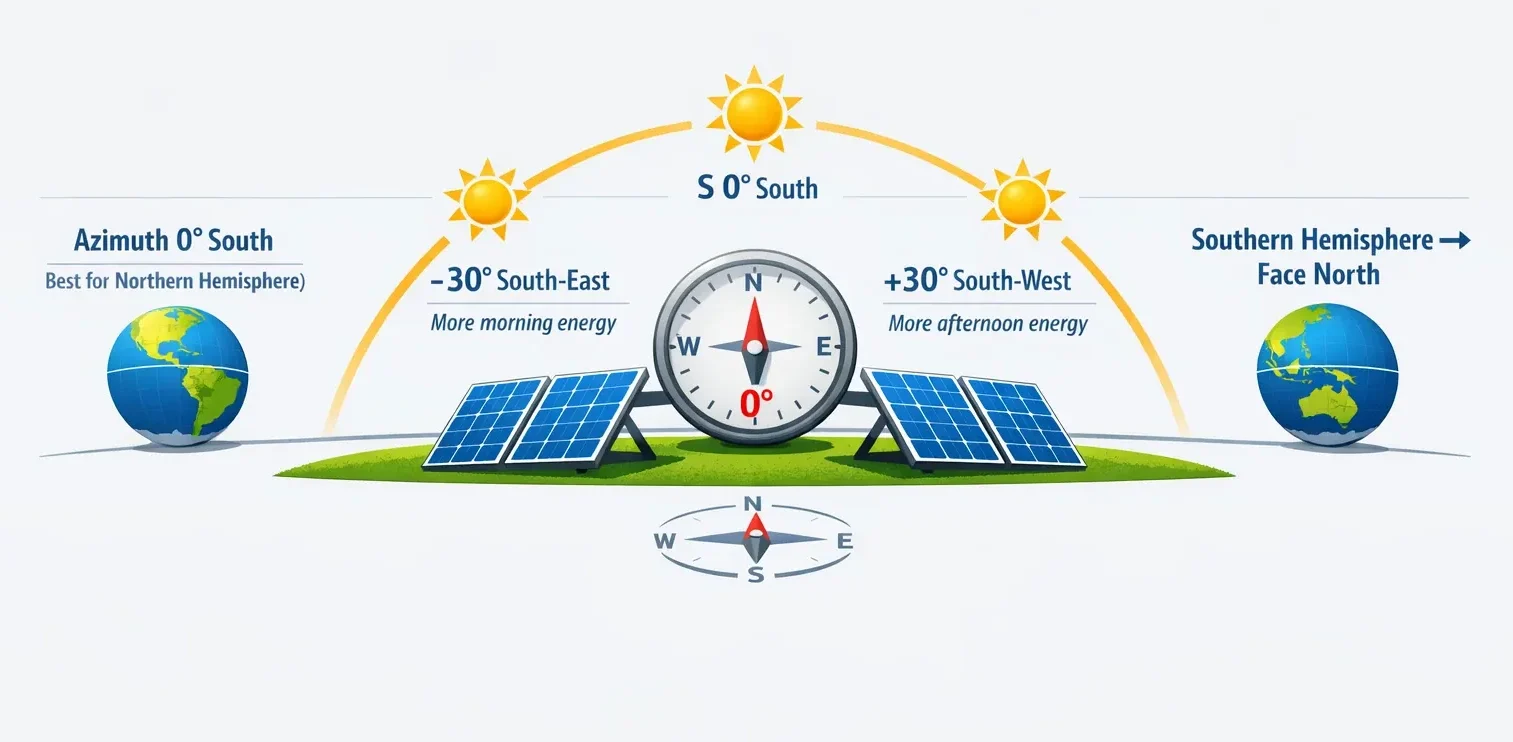

جهت نصب پنل (آزیموت)

جهت قرارگیری پنل نسبت به جنوب جغرافیایی نیز بر میزان دریافت تابش تأثیر دارد. در نیمکره شمالی، بهترین جهت برای نصب پنل‌ها رو به جنوب است تا بیشترین نور خورشید در طول روز دریافت شود.

نوع سیستم خورشیدی (ثابت یا ردیاب)

در سیستم‌های ثابت، زاویه پنل معمولاً یک‌بار تنظیم می‌شود و در طول سال تغییر نمی‌کند. اما در سیستم‌های ردیاب خورشیدی (Solar Tracker)، زاویه پنل به‌صورت خودکار با حرکت خورشید تغییر می‌کند و انرژی بیشتری تولید می‌شود.

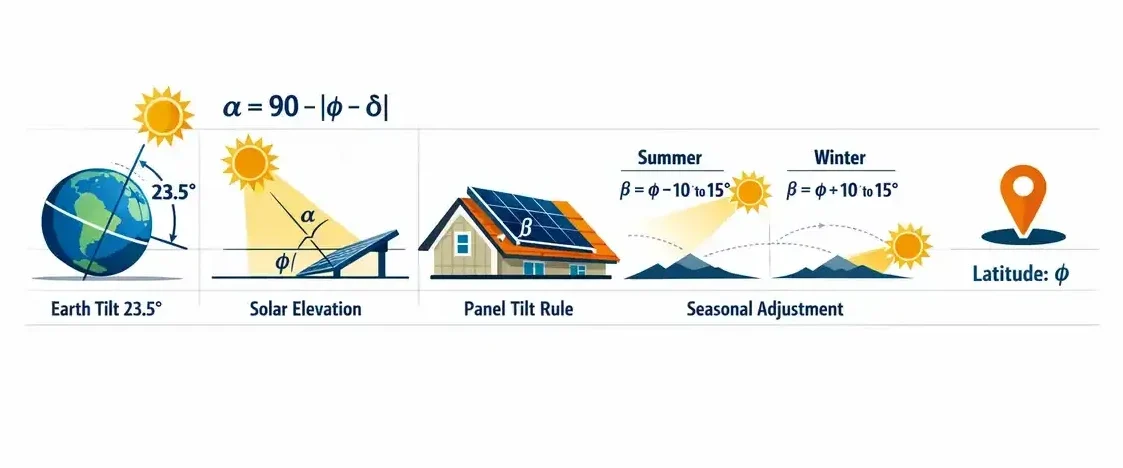

فرمول محاسبه زاویه نصب پنل خورشیدی

برای تعیین زاویه نصب پنل خورشیدی از روابط هندسی موقعیت خورشید استفاده می‌شود. این روابط کمک می‌کنند زاویه‌ای انتخاب شود که پنل بیشترین تابش مستقیم خورشید را دریافت کند.

رابطه ارتفاع خورشید (Solar Elevation Angle)

ارتفاع خورشید زاویه‌ای است که خورشید نسبت به افق زمین دارد و با رابطه زیر محاسبه می‌شود:

α=90∘−∣φ−δ∣ \alpha = 90^\circ – |\varphi – \delta| α=90∘−∣φ−δ∣

که در آن:

• $\alpha$ زاویه ارتفاع خورشید
• $\phi$ عرض جغرافیایی محل
• $\delta$ زاویه میل خورشید (Solar Declination)

این رابطه نشان می‌دهد هرچه ارتفاع خورشید بیشتر باشد، زاویه پنل باید کمتر باشد تا تابش نزدیک‌تر به حالت عمود دریافت شود.

محاسبه زاویه پنل بر اساس عرض جغرافیایی

در بسیاری از سیستم‌های فتوولتائیک، ساده‌ترین روش برای تعیین زاویه نصب پنل خورشیدی استفاده از عرض جغرافیایی محل است:

$$\beta \approx \phi$$

که در آن:

• $\beta$ زاویه شیب پنل
• $\phi$ عرض جغرافیایی محل نصب

این روش معمولاً بهترین عملکرد سالانه را برای سیستم‌های ثابت فراهم می‌کند.

فرمول ساده برای نصب ثابت پنل خورشیدی

برای بهبود عملکرد در فصل‌های مختلف، معمولاً اصلاح‌های زیر استفاده می‌شود:

• زاویه مناسب در تابستان

β=φ−10∘ تا 15∘ \beta = \varphi – 10^\circ \text{ تا } 15^\circ β=φ−10∘ تا 15∘

• زاویه مناسب در زمستان

β=φ+10∘ تا 15∘ \beta = \varphi + 10^\circ \text{ تا } 15^\circ β=φ+10∘ تا 15∘

• زاویه ثابت سالانه

$$\beta \approx \phi$$

با استفاده از این روابط می‌توان تعیین زاویه نصب پنل خورشیدی را به‌صورت ساده و کاربردی انجام داد و بیشترین بازده تولید انرژی را از سیستم خورشیدی به دست آورد.

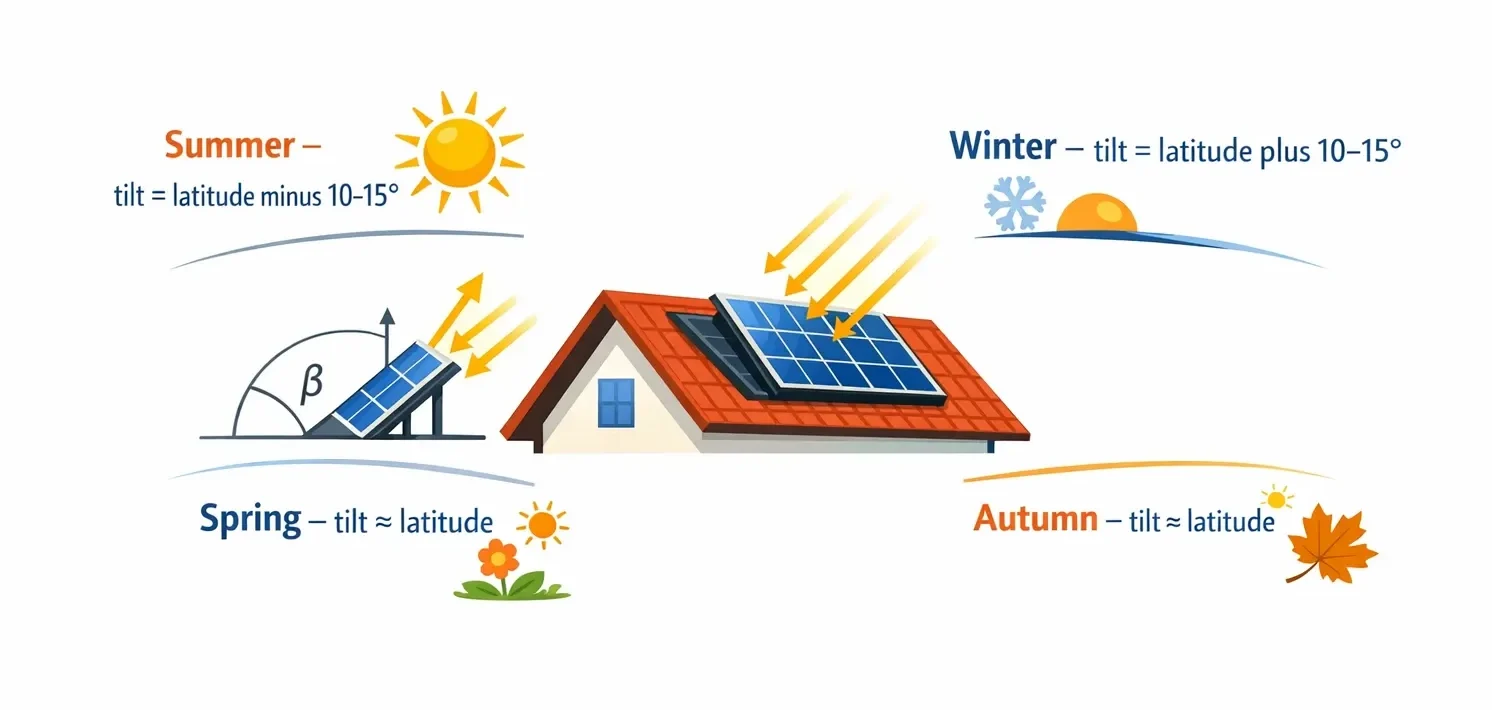

زاویه بهینه نصب پنل خورشیدی در طول سال
