انواع استراکچر پنل خورشیدی + نحوه ساخت

استراکچرهای خورشیدی با توجه به محل نصب و نحوه عملکرد، در مدل‌های مختلفی طراحی و اجرا می‌شوند. انتخاب نوع سازه به عواملی مانند محل نصب، شرایط محیطی و نوع پروژه بستگی دارد. رایج‌ترین انواع استراکچر پنل خورشیدی عبارت‌اند از:

• استراکچر سقفی: مناسب نصب پنل روی انواع سقف‌های شیب‌دار و مسطح.
• استراکچر زمینی: مناسب نیروگاه‌های خورشیدی و فضاهای باز.
• استراکچر ردیاب خورشیدی: با دنبال کردن مسیر خورشید، میزان تولید انرژی را افزایش می‌دهد.

استراکچر پنل خورشیدی چیست؟

استراکچر پنل خورشیدی سازه‌ای است که پنل‌های خورشیدی روی آن نصب می‌شوند و وظیفه نگهداری، تثبیت و قرار دادن پنل‌ها در زاویه مناسب نسبت به تابش خورشید را بر عهده دارد. این سازه‌ها باید به گونه‌ای طراحی شوند که علاوه بر تحمل وزن پنل‌ها، در برابر عوامل محیطی مانند باد، باران و برف نیز مقاومت کافی داشته باشند. انتخاب استراکچر مناسب تأثیر مستقیمی بر راندمان تولید انرژی، ایمنی سیستم و طول عمر تجهیزات دارد. به طور کلی، انواع استراکچر پنل خورشیدی بر اساس محل نصب و نحوه عملکرد به مدل‌های مختلفی مانند استراکچرهای سقفی، زمینی و ردیاب خورشیدی تقسیم می‌شوند.

مراحل ساخت سازه خورشیدی

مرحله اول: طراحی سازه

در این مرحله ظرفیت نیروگاه، ابعاد پنل‌ها، شرایط آب‌وهوایی، زاویه نصب و نوع زمین بررسی می‌شود تا ابعاد دقیق استراکچر مشخص گردد.

مرحله دوم: تهیه نقشه اجرایی

پس از انجام محاسبات، نقشه‌های اجرایی شامل ابعاد پروفیل‌ها، محل سوراخ‌کاری، نوع اتصالات و جزئیات مونتاژ تهیه می‌شوند.

مرحله سوم: برش و سوراخ‌کاری

تمام پروفیل‌ها مطابق نقشه برش خورده و سوراخ‌کاری می‌شوند تا در محل پروژه بدون نیاز به تغییرات اضافی نصب شوند.

مرحله چهارم: گالوانیزه گرم

قطعات فلزی برای افزایش مقاومت در برابر خوردگی، گالوانیزه گرم می‌شوند.

مرحله پنجم: نصب و مونتاژ

در پایان، فونداسیون اجرا شده و تمامی قطعات طبق نقشه در محل پروژه مونتاژ می‌شوند.

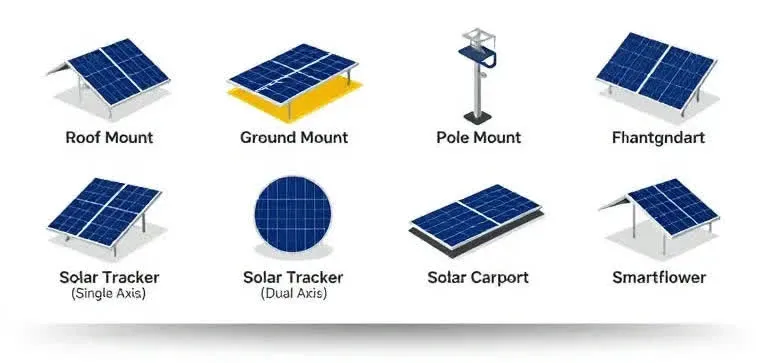

انواع استراکچر پنل خورشیدی

1. استراکچر سقفی
2. استراکچر زمینی
3. استراکچر ردیاب خورشیدی

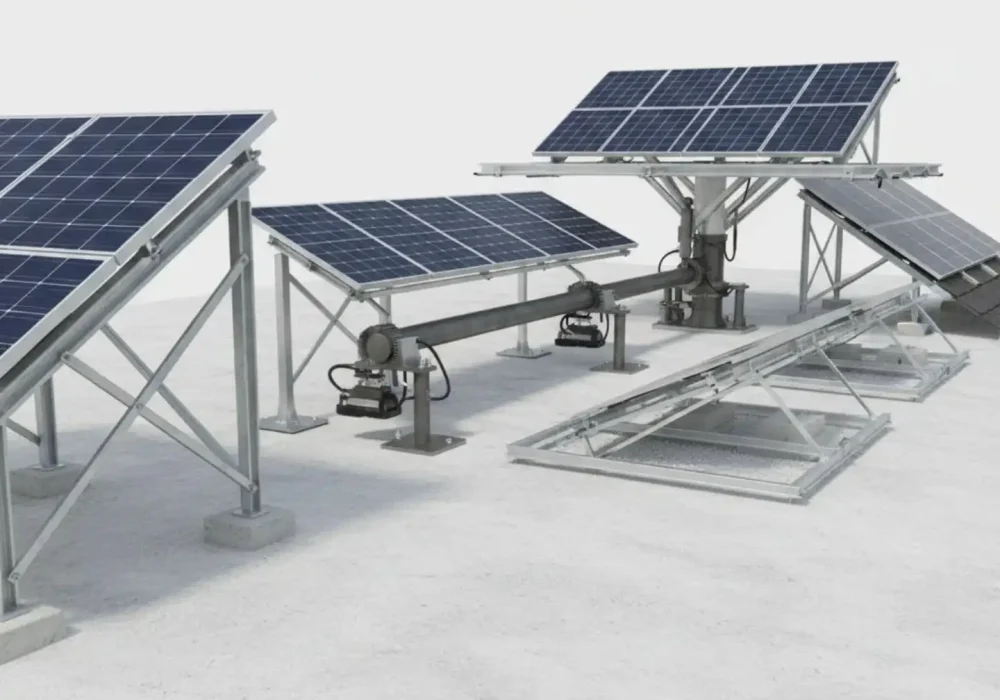

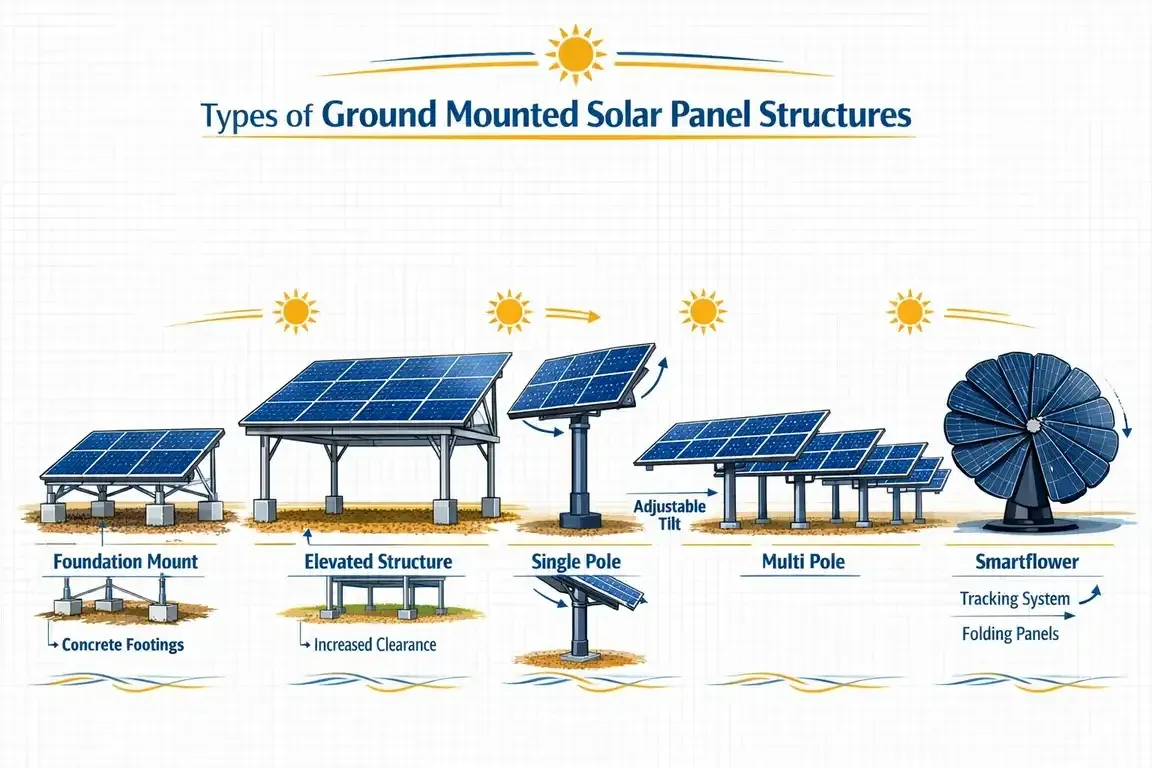

انواع استراکچر پنل خورشیدی زمینی

استراکچرهای زمینی یکی از رایج‌ترین و پرکاربردترین انواع استراکچر پنل خورشیدی هستند که در نیروگاه‌های خورشیدی و پروژه‌های مقیاس متوسط تا بزرگ استفاده می‌شوند. در این نوع سازه، پنل‌ها روی زمین نصب می‌شوند و به دلیل فضای کافی، امکان طراحی در ابعاد بزرگ، تنظیم زاویه مناسب و حتی استفاده از سیستم‌های ردیاب خورشیدی وجود دارد. انتخاب نوع استراکچر زمینی به عواملی مانند نوع خاک، شرایط باد، ظرفیت نیروگاه و هزینه اجرا بستگی دارد. مهم‌ترین انواع استراکچر پنل خورشیدی زمینی عبارت‌اند از:

1. استراکچر سوار بر پایه

در این نوع سازه، پنل‌های خورشیدی روی پایه‌هایی نصب می‌شوند که به وسیله فونداسیون بتنی یا پیچ‌های زمینی در خاک ثابت شده‌اند. این روش یکی از رایج‌ترین مدل‌های نصب در نیروگاه‌های خورشیدی است زیرا استحکام بالایی دارد و می‌تواند وزن تعداد زیادی پنل را تحمل کند.

استراکچر سوار بر پایه معمولاً از فولاد گالوانیزه یا آلومینیوم ساخته می‌شود تا در برابر خوردگی و شرایط محیطی مقاومت بالایی داشته باشد.

2. استراکچر پایه مرتفع

استراکچر پایه مرتفع به گونه‌ای طراحی می‌شود که پنل‌ها در ارتفاع بیشتری از سطح زمین قرار بگیرند. این طراحی معمولاً در زمین‌هایی استفاده می‌شود که نیاز به عبور تجهیزات، خودروها یا حتی استفاده کشاورزی از زمین زیر پنل‌ها وجود دارد.

این مدل در پروژه‌های Agro-PV یا کشاورزی خورشیدی بسیار کاربرد دارد زیرا امکان استفاده همزمان از زمین برای تولید انرژی و کشاورزی را فراهم می‌کند.

3. استراکچر تک پایه

در استراکچر تک پایه، کل سازه روی یک ستون یا پایه مرکزی نصب می‌شود. پنل‌ها در اطراف این پایه قرار می‌گیرند و معمولاً امکان تنظیم زاویه یا حتی استفاده از سیستم ردیاب خورشیدی در آن وجود دارد.

مزیت اصلی این مدل اشغال فضای کمتر و نصب نسبتاً ساده است، به همین دلیل در پروژه‌های کوچک یا سیستم‌های خورشیدی مستقل کاربرد زیادی دارد.

4. استراکچر چند پایه

استراکچر چند پایه یکی از رایج‌ترین مدل‌های مورد استفاده در نیروگاه‌های خورشیدی است. در این سیستم، پنل‌ها روی چند ستون یا پایه فلزی نصب می‌شوند که به صورت ردیفی در زمین قرار گرفته‌اند.

این ساختار باعث افزایش استحکام سازه و توزیع بهتر وزن پنل‌ها می‌شود و برای نصب تعداد زیادی پنل در نیروگاه‌های خورشیدی بسیار مناسب است. همچنین این مدل مقاومت بالایی در برابر بادهای شدید دارد.

5. استراکچر اسمارت فلاور

استراکچر اسمارت فلاور یک سیستم خورشیدی پیشرفته و هوشمند است که طراحی آن شبیه گل آفتابگردان است. این سیستم به صورت خودکار در طول روز باز می‌شود و با استفاده از فناوری ردیابی خورشید، زاویه پنل‌ها را تنظیم می‌کند تا بیشترین میزان انرژی تولید شود.

استراکچر اسمارت فلاور علاوه بر طراحی زیبا، عملکرد بسیار هوشمندی دارد و شامل سیستم تمیزکننده خودکار پنل‌ها نیز می‌شود. به همین دلیل بیشتر در پروژه‌های نمایشی، ساختمان‌های مدرن و فضاهای عمومی مورد استفاده قرار می‌گیرد.

در مجموع، انتخاب نوع مناسب از انواع استراکچر پنل خورشیدی زمینی به شرایط پروژه، نوع زمین، ظرفیت نیروگاه و میزان بودجه بستگی دارد. بررسی دقیق این عوامل کمک می‌کند تا سازه‌ای انتخاب شود که بیشترین بازدهی و طول عمر را برای سیستم خورشیدی فراهم کند.

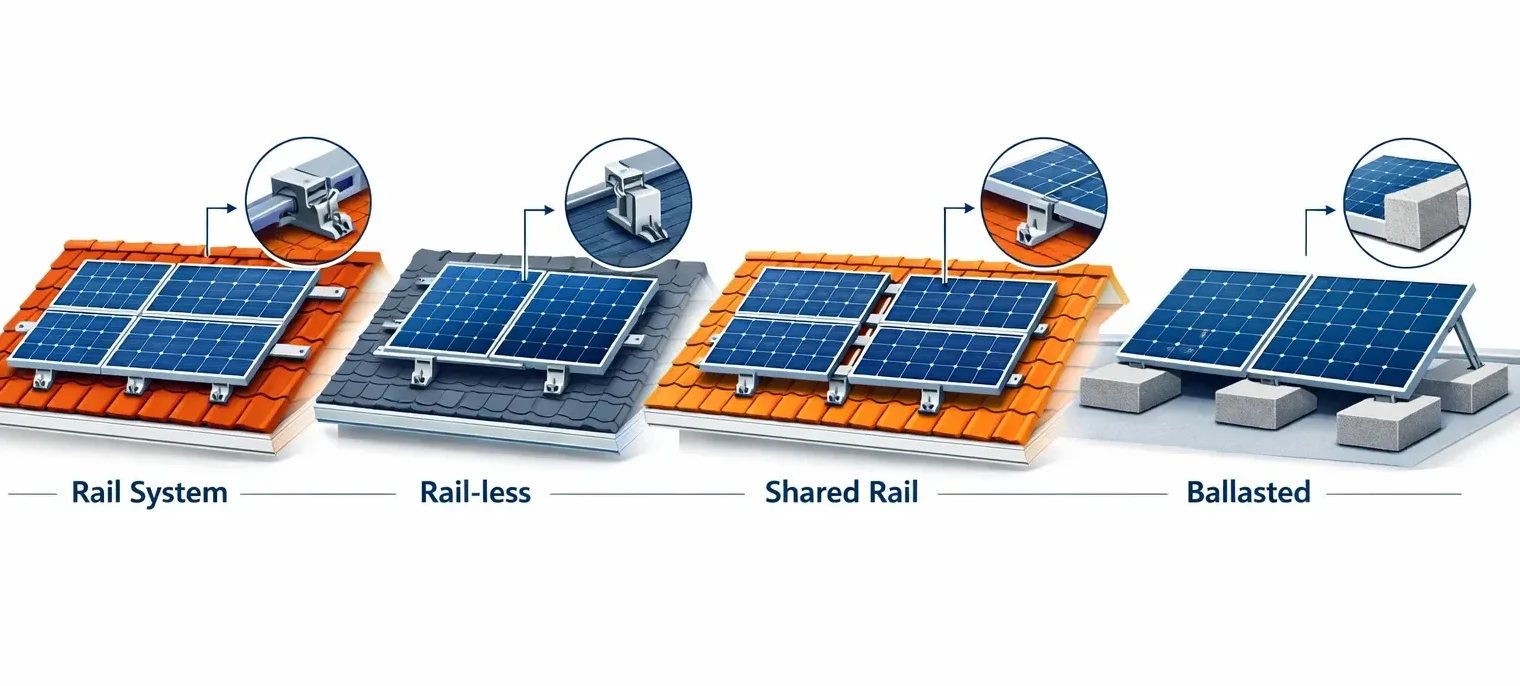

انواع استراکچر پنل خورشیدی سقفی

استراکچرهای سقفی یکی از پرکاربردترین انواع استراکچر پنل خورشیدی هستند که برای نصب پنل‌ها روی پشت‌بام ساختمان‌های مسکونی، تجاری و صنعتی استفاده می‌شوند. این سازه‌ها به گونه‌ای طراحی می‌شوند که بدون آسیب جدی به سقف، پنل‌ها را در زاویه مناسب نسبت به تابش خورشید قرار دهند و در عین حال در برابر باد، بار برف و شرایط محیطی مقاومت کافی داشته باشند.

انتخاب نوع استراکچر سقفی به عواملی مانند نوع سقف، میزان شیب، ظرفیت سیستم خورشیدی و شرایط اقلیمی بستگی دارد. مهم‌ترین انواع استراکچر پنل خورشیدی سقفی شامل موارد زیر هستند:

1. سیستم ریلی

سیستم ریلی یکی از رایج‌ترین روش‌های نصب پنل خورشیدی روی سقف است. در این روش ابتدا ریل‌های آلومینیومی یا فولادی روی سقف نصب می‌شوند و سپس پنل‌های خورشیدی با استفاده از کلمپ‌های مخصوص روی این ریل‌ها قرار می‌گیرند.

مزیت اصلی این سیستم استحکام بالا، نصب دقیق و امکان تنظیم فاصله و تراز پنل‌ها است. به همین دلیل در بسیاری از پروژه‌های خانگی و تجاری از این روش استفاده می‌شود.

2. سیستم بدون ریل

در سیستم بدون ریل، پنل‌ها مستقیماً با استفاده از براکت‌ها و قطعات اتصال روی سقف نصب می‌شوند و نیازی به ریل‌های بلند وجود ندارد. این روش باعث کاهش وزن سازه و کاهش هزینه نصب می‌شود.

همچنین زمان اجرای پروژه در این سیستم کوتاه‌تر است، به همین دلیل در پروژه‌هایی که سرعت نصب اهمیت دارد بسیار مورد توجه قرار می‌گیرد.

3. ریل مشترک

در سیستم ریل مشترک، دو ردیف پنل خورشیدی از یک ریل مشترک استفاده می‌کنند. این طراحی باعث کاهش تعداد ریل‌ها و قطعات مورد نیاز می‌شود و در نتیجه هزینه و وزن کلی سازه کاهش پیدا می‌کند.

این سیستم معمولاً در پروژه‌هایی استفاده می‌شود که تعداد پنل‌ها زیاد است و بهینه‌سازی هزینه و مصرف متریال اهمیت دارد.

4. سیستم بالاست

سیستم بالاست بیشتر برای سقف‌های مسطح استفاده می‌شود. در این روش استراکچر پنل خورشیدی بدون سوراخ‌کاری سقف نصب می‌شود و برای ثابت نگه داشتن آن از وزنه‌های مخصوص (بالاست) مانند بلوک‌های بتنی استفاده می‌شود.

این روش از نظر ایمنی برای سقف‌های حساس بسیار مناسب است زیرا نیازی به نفوذ در لایه‌های سقف ندارد و خطر نشتی آب را کاهش می‌دهد.

در نهایت انتخاب مناسب‌ترین گزینه از میان انواع استراکچر پنل خورشیدی سقفی به نوع سقف، شرایط سازه ساختمان، سرعت اجرای پروژه و بودجه بستگی دارد. استفاده از استراکچر مناسب علاوه بر افزایش ایمنی نصب، باعث بهبود عملکرد و افزایش طول عمر سیستم خورشیدی نیز خواهد شد.

مقایسه استراکچر سقفی و زمینی پنل خورشیدی

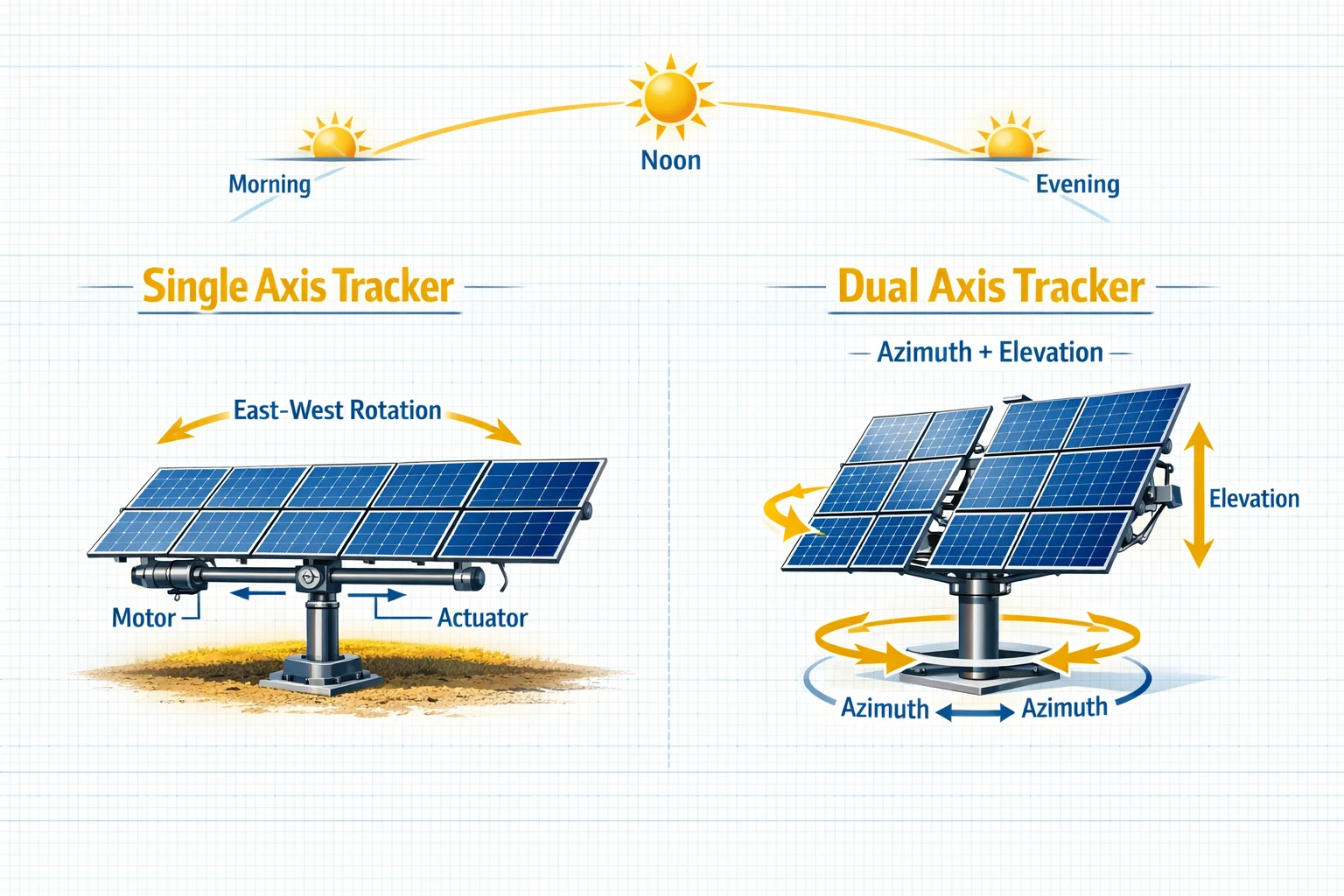

استراکچر ردیاب خورشیدی (Solar Tracker)

استراکچر ردیاب خورشیدی یکی از پیشرفته‌ترین انواع استراکچر پنل خورشیدی است که به جای ثابت بودن، در طول روز حرکت می‌کند و پنل‌ها را همواره در بهترین زاویه نسبت به خورشید قرار می‌دهد. در سیستم‌های ثابت، زاویه پنل‌ها فقط یک‌بار تنظیم می‌شود؛ اما در سیستم‌های ردیاب، سازه با حرکت خورشید هماهنگ می‌شود و همین موضوع باعث افزایش قابل توجه تولید انرژی می‌شود.

به طور میانگین استفاده از Solar Tracker می‌تواند بین ۱۵ تا ۳۵ درصد تولید برق نیروگاه خورشیدی را نسبت به استراکچرهای ثابت افزایش دهد. به همین دلیل این نوع سازه بیشتر در نیروگاه‌های خورشیدی بزرگ و پروژه‌های صنعتی استفاده می‌شود. سیستم‌های ردیاب معمولاً از موتورهای الکتریکی، سنسورهای نور، کنترلرهای هوشمند و سازه‌های مقاوم تشکیل شده‌اند تا بتوانند موقعیت پنل‌ها را در طول روز به صورت خودکار تنظیم کنند.

به طور کلی استراکچرهای ردیاب خورشیدی به دو نوع اصلی تقسیم می‌شوند:

ردیاب تک محور

در ردیاب تک محور، پنل‌های خورشیدی حول یک محور حرکت می‌کنند. این محور معمولاً در جهت شمالی–جنوبی قرار می‌گیرد و پنل‌ها از شرق به غرب حرکت می‌کنند تا مسیر حرکت خورشید در طول روز را دنبال کنند.

این نوع ردیاب رایج‌ترین مدل مورد استفاده در نیروگاه‌های خورشیدی بزرگ است زیرا نسبت به سیستم‌های پیچیده‌تر هزینه کمتری دارد و در عین حال می‌تواند تولید انرژی را حدود ۱۵ تا ۲۵ درصد افزایش دهد. ساختار ساده‌تر، نگهداری آسان‌تر و قابلیت استفاده در پروژه‌های مقیاس بزرگ از مهم‌ترین مزایای ردیاب تک محور است.

ردیاب دو محور

در ردیاب دو محور، پنل‌های خورشیدی می‌توانند همزمان در دو جهت حرکت کنند؛ یعنی هم زاویه افقی (شرق به غرب) و هم زاویه عمودی (ارتفاع خورشید در آسمان) تنظیم می‌شود. این ویژگی باعث می‌شود پنل‌ها تقریباً همیشه در بهترین زاویه نسبت به خورشید قرار بگیرند.

به دلیل همین قابلیت، ردیاب‌های دو محور می‌توانند تولید انرژی را تا ۳۰ الی ۳۵ درصد نسبت به سیستم‌های ثابت افزایش دهند. البته این سیستم‌ها از نظر طراحی مکانیکی و سیستم کنترلی پیچیده‌تر هستند و هزینه نصب و نگهداری آن‌ها بیشتر است. به همین دلیل معمولاً در پروژه‌های خاص، نیروگاه‌های تحقیقاتی یا مکان‌هایی که بیشترین بازدهی انرژی اهمیت دارد استفاده می‌شوند.

در مجموع، استفاده از استراکچر ردیاب خورشیدی یکی از موثرترین روش‌ها برای افزایش بهره‌وری نیروگاه‌های خورشیدی است. انتخاب بین ردیاب تک محور و دو محور به عواملی مانند هزینه پروژه، ظرفیت نیروگاه، شرایط اقلیمی و میزان افزایش تولید مورد انتظار بستگی دارد.

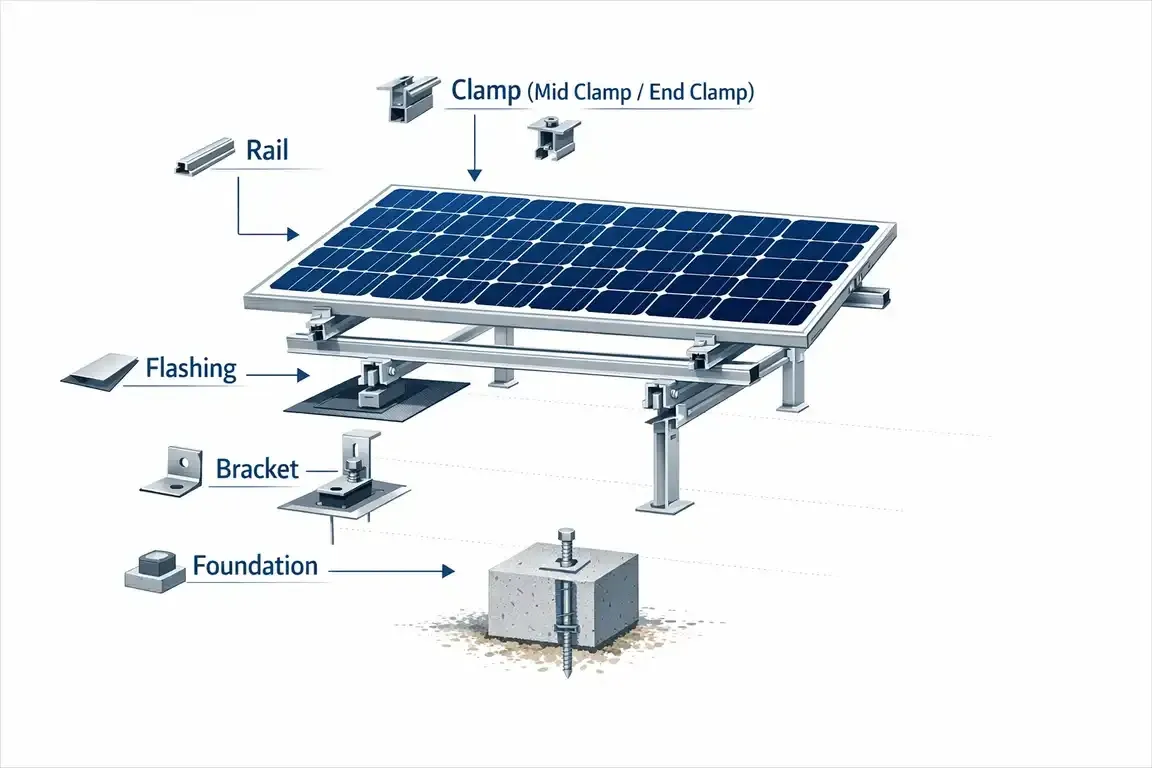

اجزای استراکچر پنل خورشیدی

• ریل (Rail): ریل‌ها پروفیل‌های فلزی (معمولاً آلومینیومی) هستند که پنل‌های خورشیدی روی آن‌ها قرار می‌گیرند. این قطعه به عنوان مسیر اصلی نصب پنل عمل می‌کند و وزن پنل‌ها را به سازه اصلی استراکچر منتقل می‌کند.
• کلمپ (Clamp): کلمپ‌ها قطعات نگهدارنده‌ای هستند که برای ثابت کردن پنل‌ها روی ریل استفاده می‌شوند. این قطعات معمولاً به دو نوع کلمپ میانی (Mid Clamp) و کلمپ انتهایی (End Clamp) تقسیم می‌شوند و مانع حرکت یا لغزش پنل‌ها می‌شوند.
• فلاشینگ (Flashing): فلاشینگ قطعه‌ای محافظتی است که در نصب‌های سقفی استفاده می‌شود و از نفوذ آب باران به داخل سقف جلوگیری می‌کند. این قطعه در محل اتصال پیچ‌ها به سقف نصب می‌شود تا آب‌بندی کامل ایجاد شود.
• براکت (Bracket): براکت‌ها قطعات اتصال‌دهنده‌ای هستند که ریل‌ها را به سازه اصلی یا سطح نصب (سقف یا زمین) متصل می‌کنند. این قطعات نقش مهمی در ایجاد استحکام و پایداری کل ساختار دارند.
• فونداسیون (Foundation): فونداسیون پایه اصلی استراکچر در سیستم‌های زمینی است که سازه روی آن نصب می‌شود. این بخش معمولاً به صورت بتنی، پیچ زمینی یا شمع کوبشی اجرا می‌شود و وظیفه تثبیت سازه در برابر نیروهایی مانند باد و وزن پنل‌ها را بر عهده دارد.
• ستون (Column): ستون‌ها اعضای اصلی باربر استراکچر هستند که وظیفه انتقال وزن پنل‌ها و سازه به فونداسیون را بر عهده دارند. ابعاد و تعداد ستون‌ها با توجه به ظرفیت نیروگاه، نوع زمین و شرایط محیطی مانند سرعت باد و بار برف طراحی می‌شوند.
• تیر اصلی (Main Beam): تیرهای اصلی بین ستون‌ها قرار می‌گیرند و بار وارد شده از ریل‌ها و پنل‌های خورشیدی را به ستون‌ها منتقل می‌کنند. این قطعات باید از استحکام کافی برخوردار باشند تا در برابر نیروهای مکانیکی و شرایط جوی، پایداری سازه حفظ شود.
• مهاربند (Brace): مهاربندها برای افزایش استحکام و جلوگیری از تغییر شکل یا لرزش استراکچر در برابر باد، زلزله و سایر بارهای جانبی استفاده می‌شوند. استفاده از مهاربند مناسب باعث افزایش طول عمر سازه و کاهش تنش وارد بر اتصالات خواهد شد.

بهترین متریال برای ساخت استراکچر خورشیدی

فولاد ST37

رایج‌ترین متریال برای ساخت استراکچر نیروگاه‌های خورشیدی، فولاد ST37 است. این فولاد مقاومت مکانیکی مناسبی دارد، به‌راحتی جوشکاری می‌شود و پس از گالوانیزه گرم، دوام بسیار بالایی در محیط‌های بیرونی خواهد داشت.

فولاد گالوانیزه گرم

پس از ساخت سازه، قطعات در وان گالوانیزه گرم قرار می‌گیرند تا لایه‌ای از روی روی سطح آن‌ها ایجاد شود. این پوشش از زنگ‌زدگی جلوگیری کرده و عمر استراکچر را تا چند دهه افزایش می‌دهد.

آلومینیوم

در پروژه‌های سقفی یا مکان‌هایی که وزن سازه اهمیت دارد، از آلومینیوم استفاده می‌شود. این متریال سبک، مقاوم در برابر خوردگی و نصب آن نیز آسان‌تر است، اما معمولاً قیمت بالاتری نسبت به فولاد دارد.

عوامل مهم در انتخاب استراکچر پنل خورشیدی

• زاویه نصب پنل: زاویه قرارگیری پنل نسبت به افق باید متناسب با عرض جغرافیایی محل نصب انتخاب شود تا پنل بیشترین میزان تابش خورشید را دریافت کند. در بسیاری از انواع استراکچر پنل خورشیدی این زاویه به‌گونه‌ای طراحی می‌شود که بیشترین راندمان تولید انرژی در طول سال حاصل شود.

• شرایط اقلیمی: عواملی مانند دما، رطوبت، بارندگی، گردوغبار و احتمال خوردگی در محیط نصب بر انتخاب متریال سازه تأثیر مستقیم دارند. به همین دلیل در طراحی انواع استراکچر پنل خورشیدی معمولاً از متریال مقاوم مانند آلومینیوم یا فولاد گالوانیزه گرم استفاده می‌شود.

• نوع سقف: در نصب‌های سقفی، نوع سطح سقف (شیبدار، مسطح، فلزی یا بتنی) تعیین می‌کند که چه سیستم نصبی مناسب‌تر است. به همین دلیل در میان انواع استراکچر پنل خورشیدی مدل‌های مختلفی برای سقف‌های شیبدار و سقف‌های مسطح طراحی شده است.

• سرعت باد: فشار باد یکی از مهم‌ترین نیروهای وارد بر سازه پنل خورشیدی است. در طراحی انواع استراکچر پنل خورشیدی باید مقاومت سازه در برابر بادهای شدید بررسی شود تا پایداری سیستم در بلندمدت حفظ گردد.

• نوع خاک: در نیروگاه‌های زمینی، ظرفیت باربری خاک نقش مهمی در طراحی فونداسیون دارد. برخی از انواع استراکچر پنل خورشیدی زمینی بر پایه فونداسیون بتنی و برخی دیگر بر پایه پیچ‌های زمینی یا شمع‌های فلزی طراحی می‌شوند.

• بار برف: در مناطق سردسیر، تجمع برف می‌تواند وزن زیادی به سازه وارد کند. به همین دلیل در طراحی انواع استراکچر پنل خورشیدی باید مقاومت سازه در برابر بار برف و زاویه مناسب برای لغزش طبیعی برف در نظر گرفته شود.
